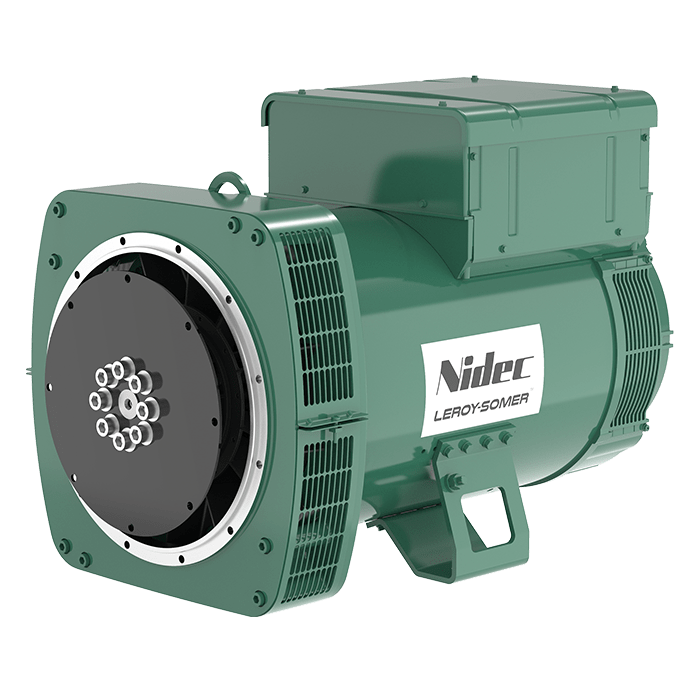

Alternateur monopalier Leroy-Somer LSA 44.3 S2 – 70 kVA

SKU: LS-LSA443-S2-MP

Alternateur basse tension 4 pôles Leroy-Somer LSA 44.3 S2 en version monopalier — 70 kVA / 56 kWe en continu (400 V, 50 Hz).

Price: €0.00
Buy Now

L’alternateur Leroy-Somer LSA 44.3 S2 est une machine synchrone basse tension 4 pôles (1 500 tr/min en 50 Hz) de la série LSA 44.3, destinée aux groupes électrogènes. Sans bague ni balai, il est bobiné au pas 2/3 en 12 fils (4 fils en monophasé dédié), avec une isolation classe H. La carcasse est en acier, les flasques en fonte, les roulements à billes graissés à vie ; la machine est ouverte et autoventilée, en IP 23 de série. Il développe 70 kVA en service continu, soit 56 kWe à cos φ 0,8, sous 400 V triphasé.

En version monopalier, l’alternateur n’a qu’un roulement, côté excitatrice : le rotor est porté côté entraînement par le vilebrequin du moteur, auquel il s’accouple directement par disques et bride SAE. C’est la construction la plus compacte, la plus courante sur les groupes électrogènes, qui supprime l’accouplement intermédiaire. Avant montage, on contrôle la compatibilité entre l’alternateur et le moteur (disques, bride, jeu latéral du vilebrequin).

Caractéristiques principales
• Puissance continue 40 °C, classe H (échauffement 125 K) : 70 kVA / 56 kWe
• Puissance continue 40 °C, classe F (échauffement 105 K) : 64 kVA
• Puissance secours 40 °C (H 150 K) : 74 kVA — secours 27 °C (H 163 K) : 77 kVA
• Tension de référence : 400 V triphasé, 50 Hz, cos φ 0,8, 1 500 tr/min
• Excitation : SHUNT, AREP, PMG en option
• Régulateur de tension : R250 en excitation SHUNT ; D350 en excitation AREP ou PMG
• Construction : monopalier
• Protection : IP 23 (IP 44 en option)
• Masse : 295 kg environ (valeur maximale indicative)

Options constructeur
• Sondes de température du stator
• Résistances de réchauffage
• Kit d’antiparasitage R791
• Sondes de température des paliers (CTP, PT100)
• Roulements regraissables
• Filtre à l’entrée d’air
• Protection contre les ambiances agressives

Les puissances sont celles de la table constructeur pour le 400 V. Autres tensions (380 V, 415 V, 220–240 V en triangle), autres bobinages et 60 Hz : nous consulter. Pour remplacer le régulateur d’une machine plus ancienne de la série, voir aussi nos fiches régulateurs Leroy-Somer D510C.

Données constructeur : table de puissance LSA (réf. 6627) et manuel d’instructions LSA 44.3 (réf. 5056). Prix, délai et configuration (tension, régulateur, disques et bride SAE) sur demande de devis.
