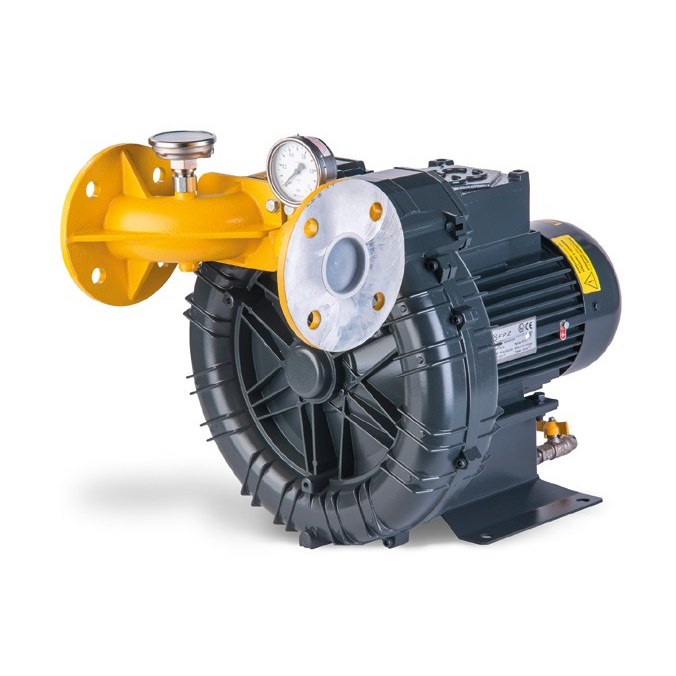

Surpresseur biogaz FPZ SCL e05-MS ATEX – 263 m³/h, 300 mbar
Soufflante à canal latéral FPZ SCL e05-MS (mono-roue, mono-étage) certifiée ATEX 2G et 3GD : jusqu'à 263 m³/h et 300 mbar à 50 Hz, moteur de 1,1 à 3 kW. Sur devis.
Price:
€0.00
Soufflante à canal latéral FPZ SCL e05-MS en exécution ATEX, pour le transport de gaz potentiellement explosifs : biogaz, méthane, gaz naturel et gaz techniques, en surpression comme en aspiration. Usages courants : surpression du biogaz vers la rampe gaz d’un moteur de cogénération, aspiration du biogaz d’un gazomètre ou d’une décharge, surpression de gaz naturel pour fours industriels.
Type MS (mono-roue, mono-étage) : une roue et un étage : le plus grand débit de la gamme pour une surpression modérée. Machine sans huile, construction en alliage d’aluminium.
Caractéristiques à 50 Hz :
- Débit maximal : 263 m³/h
- Surpression maximale : 300 mbar
- Dépression maximale : 250 mbar
- Puissances moteur : 1,1 / 1,5 / 2,2 / 3 kW
- Exécutions ATEX : MOR – ATEX II 3GD (zones 2 et 22), monobloc, moteur IE3 ; GOR / GVR – ATEX II 3GD (zones 2 et 22), accouplement flexible, horizontal ou vertical ; MOR – ATEX II 2G (zone 1), monobloc
Exécution MOR – ATEX II 3GD (zones 2 et 22), monobloc, moteur IE3
Marquage : ATEX II 3GD T3.
Construction :
- Construction en alliage d’aluminium
- Fonctionnement silencieux
Moteur électrique :
- Moteur IE3 large tension
- Protection moteur IP65, classe d’isolation F, double imprégnation, utilisation variateur
- Protection thermique sonde PTO de série
Options :
- Tension spéciale (IEC 60038)
- Traitement de surface
- Version étanchéité renforcée
| Puissance (kW) | Fréquence (Hz) | Débit max (m³/h) | Surpression max (mbar) | Dépression max (mbar) | Niveau sonore (dB(A)) | Poids (kg) |
|---|---|---|---|---|---|---|
| 1,1 | 50 | 263 | 125 | 125 | 65 | 26 |
| 1,3 | 60 | 318 | 100 | 100 | 72 | 26 |
| 1,5 | 50 | 263 | 175 | 175 | 65 | 26 |
| 1,7 | 60 | 318 | 150 | 150 | 72 | 26 |
| 2,2 | 50 | 263 | 250 | 250 | 65 | 27 |
| 2,6 | 60 | 318 | 275 | 250 | 72 | 27 |
| 3 | 50 | 263 | 300 | – | 65 | 35 |
| 3,5 | 60 | 318 | 350 | – | 72 | 35 |
Exécution GOR / GVR – ATEX II 3GD (zones 2 et 22), accouplement flexible, horizontal ou vertical
Marquage : ATEX II 3GD T3.
Construction :
- Construction en alliage d’aluminium
- Fonctionnement silencieux
- Accouplement flexible ATEX II 2GD
Moteur électrique :
- Standard IEC
- 2 pôles
Options :
- Tension spéciale (IEC 60038)
- Traitement de surface
- Version étanchéité renforcée
- Moteur compatible avec variateur de fréquence
- Sondes thermiques PTO / PTC
| Puissance (kW) | Fréquence (Hz) | Débit max (m³/h) | Surpression max (mbar) | Dépression max (mbar) | Niveau sonore (dB(A)) | Poids GOR / GVR (kg), hors moteur |
|---|---|---|---|---|---|---|
| 1,5 | 50 | 263 | 175 | 175 | 65 | 18 / 14 |
| 1,5 | 60 | 318 | 125 | 125 | 72 | 18 / 14 |
| 2,2 | 50 | 263 | 250 | 250 | 65 | 18 / 14 |
| 2,2 | 60 | 318 | 200 | 200 | 72 | 18 / 14 |
| 3 | 50 | 263 | 300 | – | 65 | 18 / 14 |
| 3 | 60 | 318 | 300 | 250 | 72 | 18 / 14 |
Exécution MOR – ATEX II 2G (zone 1), monobloc
Marquage : ATEX II 2G T3.
Construction :
- Construction en alliage d’aluminium anodisé
- Orifices d’évacuation de l’humidité et étanchéité renforcée
- Flasque PN16 DN50 UNI EN 1092-1
Moteur électrique :
- Protection moteur IP55, classe d’isolation F, double imprégnation, utilisation variateur
- Protection thermique sonde PTC de série
Options :
- Tension spéciale (IEC 60038)
| Puissance (kW) | Fréquence (Hz) | Débit max (m³/h) | Surpression max (mbar) | Dépression max (mbar) | Niveau sonore (dB(A)) | Poids (kg) |
|---|---|---|---|---|---|---|
| 1,5 | 50 | 248 | 150 | 150 | 69 | 43 |
| 1,7 | 60 | 302 | 125 | 125 | 71 | 43 |
| 2,2 | 50 | 248 | 225 | 200 | 69 | 47 |
| 2,6 | 60 | 302 | 225 | 225 | 71 | 47 |
Choix et installation
- La référence complète dépend de l’exécution, de la catégorie ATEX, de la puissance, de la tension et de la fréquence : précisez-les dans votre demande de devis.
- Performances données pour de l’air à 20 °C et 1 013 mbar absolus à l’aspiration, tolérance ± 10 %. Avec du biogaz, de densité différente, la surpression obtenue change : indiquez la composition et le débit du gaz.
- La machine doit être équipée d’un filtre à l’aspiration et d’une soupape de limitation de pression ou de vide.
- Température ambiante et du gaz aspiré : de -15 à +40 °C.
Documentation constructeur :
- Fiche technique FPZ SCL e05-MS MOR ATEX 3GD (PDF)
- Fiche technique FPZ SCL e05-MS GOR / GVR ATEX 3GD (PDF)
- Fiche technique FPZ SCL e05-MS MOR ATEX 2G (PDF)
