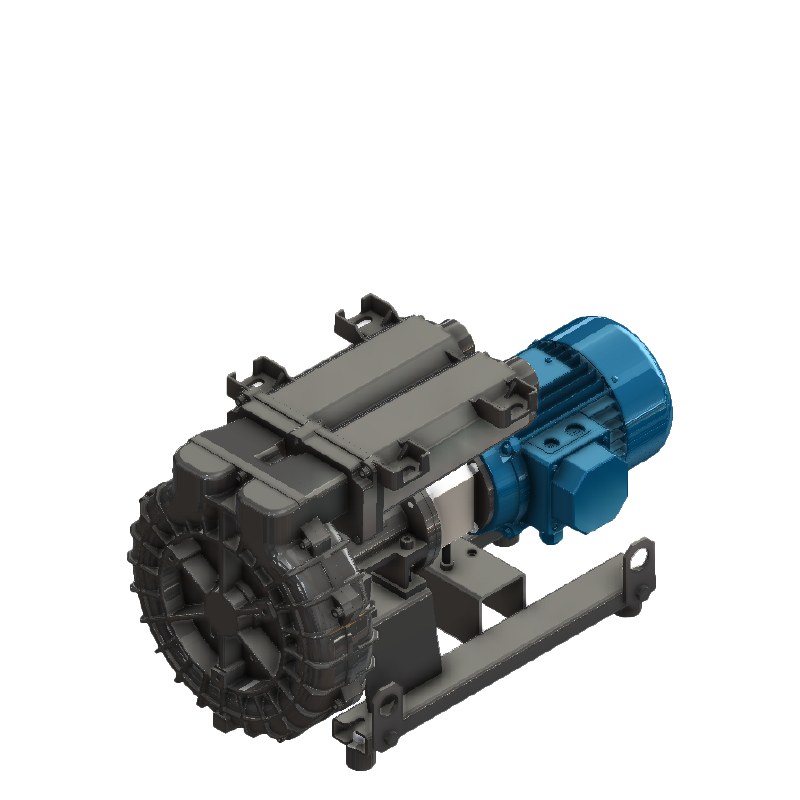

Surpresseur biogaz FPZ SCL R20-MD ATEX – 60 m³/h, 400 mbar
Soufflante à canal latéral FPZ SCL R20-MD (mono-roue, double étage) certifiée ATEX 2G et 3GD : jusqu'à 60 m³/h et 400 mbar à 50 Hz, moteur de 0,75 à 1,1 kW. Sur devis.
Price:
€0.00
Soufflante à canal latéral FPZ SCL R20-MD en exécution ATEX, pour le transport de gaz potentiellement explosifs : biogaz, méthane, gaz naturel et gaz techniques, en surpression comme en aspiration. Usages courants : surpression du biogaz vers la rampe gaz d’un moteur de cogénération, aspiration du biogaz d’un gazomètre ou d’une décharge, surpression de gaz naturel pour fours industriels.
Type MD (mono-roue, double étage) : une roue à deux étages en série : la pression la plus élevée pour un débit réduit. Machine sans huile, construction en alliage d’aluminium.
Caractéristiques à 50 Hz :
- Débit maximal : 60 m³/h
- Surpression maximale : 400 mbar
- Dépression maximale : 300 mbar
- Puissances moteur : 0,75 / 1,1 kW
- Exécutions ATEX : MOR – ATEX II 3GD (zones 2 et 22), monobloc, moteur IE3 ; GOR – ATEX II 3GD (zones 2 et 22), accouplement flexible, horizontal ; GOR – ATEX II 2G (zone 1), accouplement flexible
Exécution MOR – ATEX II 3GD (zones 2 et 22), monobloc, moteur IE3
Marquage : ATEX II 3GD T3.
Construction :
- Construction en alliage d’aluminium
- Fonctionnement silencieux
Moteur électrique :
- Moteur IE3 large tension
- Protection moteur IP65, classe d’isolation F, double imprégnation, utilisation variateur
- Protection thermique sonde PTO de série
Options :
- Tension spéciale (IEC 60038)
- Traitement de surface
- Version étanchéité renforcée
| Puissance (kW) | Fréquence (Hz) | Débit max (m³/h) | Surpression max (mbar) | Dépression max (mbar) | Niveau sonore (dB(A)) | Poids (kg) |
|---|---|---|---|---|---|---|
| 0,75 | 50 | 60 | 325 | 300 | 66,5 | 19 |
| 0,9 | 60 | 70 | 275 | 300 | 68,5 | 19 |
| 1,1 | 50 | 60 | 400 | – | 66,5 | 21 |
| 1,3 | 60 | 70 | 450 | 350 | 68,5 | 21 |
Exécution GOR – ATEX II 3GD (zones 2 et 22), accouplement flexible, horizontal
Marquage : ATEX II 3GD T3.
Construction :
- Construction en alliage d’aluminium
- Fonctionnement silencieux
- Accouplement flexible ATEX II 2GD
Moteur électrique :
- Standard IEC
- 2 pôles
Options :
- Tension spéciale (IEC 60038)
- Sondes thermiques PTO / PTC
| Puissance (kW) | Fréquence (Hz) | Débit max (m³/h) | Surpression max (mbar) | Dépression max (mbar) | Niveau sonore (dB(A)) | Poids (kg), hors moteur |
|---|---|---|---|---|---|---|
| 0,75 | 50 | 60 | 325 | 300 | 67 | 18 |
| 0,75 | 60 | 70 | 100 | 125 | 69 | 18 |
| 1,1 | 50 | 60 | 400 | – | 67 | 18 |
| 1,1 | 60 | 70 | 275 | 300 | 69 | 18 |
Exécution GOR – ATEX II 2G (zone 1), accouplement flexible
Marquage : ATEX II 2G T3.
Construction :
- Soufflante étanchéité renforcée
- Construction en alliage d’aluminium anodisé
- Orifices d’évacuation de l’humidité
- Accouplement flexible ATEX II 2GD
Moteur électrique :
- Standard IEC, 2 pôles, Moteur compatible avec variateur de fréquence, bride B14
- Certification ATEX
Options :
- Tensions spéciales (IEC 60038)
- Classe de température T4
| Puissance (kW) | Fréquence (Hz) | Débit max (m³/h) | Surpression max (mbar) | Dépression max (mbar) | Niveau sonore (dB(A)) | Poids (kg), hors moteur |
|---|---|---|---|---|---|---|
| 0,75 | 50 | 60 | 325 | 300 | 67 | 19 |
| 0,75 | 60 | 70 | 100 | 125 | 69 | 19 |
| 1,1 | 50 | 60 | 400 | – | 67 | 19 |
| 1,1 | 60 | 70 | 275 | 300 | 69 | 19 |
Choix et installation
- La référence complète dépend de l’exécution, de la catégorie ATEX, de la puissance, de la tension et de la fréquence : précisez-les dans votre demande de devis.
- Performances données pour de l’air à 20 °C et 1 013 mbar absolus à l’aspiration, tolérance ± 10 %. Avec du biogaz, de densité différente, la surpression obtenue change : indiquez la composition et le débit du gaz.
- La machine doit être équipée d’un filtre à l’aspiration et d’une soupape de limitation de pression ou de vide.
- Température ambiante et du gaz aspiré : de -15 à +40 °C.
Documentation constructeur :
- Fiche technique FPZ SCL R20-MD MOR ATEX 3GD (PDF)
- Fiche technique FPZ SCL R20-MD GOR ATEX 3GD (PDF)
- Fiche technique FPZ SCL R20-MD GOR ATEX 2G (PDF)
